SZGG型鋼絲繩牽引式格柵清污機
概況
傳統的鋼絲繩牽引式格柵清污機容易出現亂繩掉污等情況,導致設備運行部正常、效低。我公司在吸收國內外同類產品優點的基礎上,精心設計了全新的SZGG型鋼絲繩牽引式格柵清污機。
結構及工作原理
SzGG型鋼絲繩牽引式格柵清污機耙斗容積大,清污效率高,因此廣泛應用于城市、水廠、污水處理廠、雨水污水泵站,城市防洪排撈泵站的進水口以截留清除進水中較大的固體漂浮物與雜物,從而減輕后序處理裝置的負荷,保證機泵安全運行,是理想清污預處理設備。
格柵清污機結構及工作原理
本機主要由格柵片、機架、清污裝置、卸污裝置、傳動裝置、開閉耙裝置、壓繩裝置、電控裝置等組成。注:移動式鋼絲繩牽引式格柵清污機只須增加:移動裝置。本機運行分為“下行”、“拾耙”、“上行”、“落耙”四個基本行程。在電氣控制系統指令下,耙斗從起始位“下行”(5-8秒)自動“抬耙”,下行至井底,自動“落耙”“上行直到卸污完成一次清污。程序中的耙斗上下行由帶有傳動裝置的卷繩筒的正反轉來完成,其位置控制分別由裝有行程開關,限位開關,松繩開關,抬耙位置開關來控制。其控制方式:手動、自動、遠控。
主要特點
實現設備運行全過程自動化,并根據用戶要求可實現計算機控制。
超大容量的耙斗,可用于污物大而多的河流渠道。
所有運行部件均在水面上,可減少污水對運動部件的腐蝕,降低運行成本,關鍵部位用不銹鋼和工程塑料,整機性能可靠,延長壽命
本機具有以下安全保險措施:
◆超負荷自動停機。◆斷繩自動停機。
◆松繩自動停機。◆超行程自動停機。

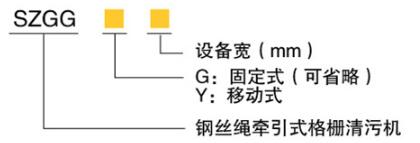

型號說明

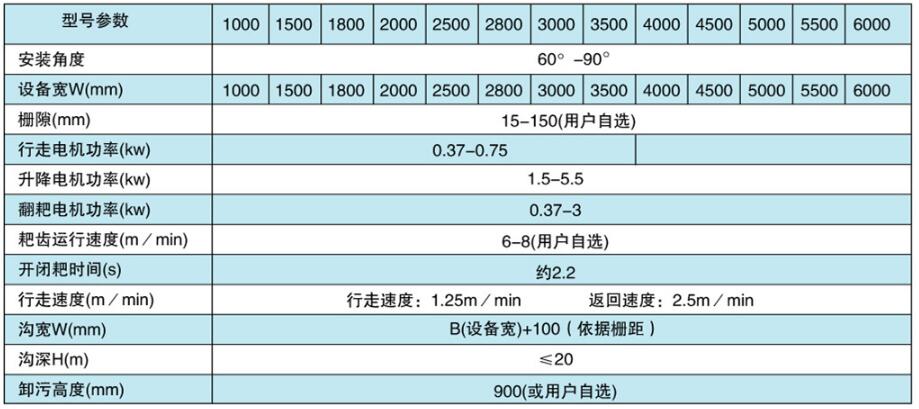

技術參數和安裝尺寸表
訂貨須知
訂貨時請提供格柵井的寬度、深度、柵隙、卸污高度、安裝角度等技術參數。
訂貨時注明設備的材質及電氣控制要求。
特殊規格另行設計。
如配套皮帶輸送機、螺旋輸送機、螺旋壓榨機、無軸螺旋輸送壓榨一體機,訂貨時請注明。
